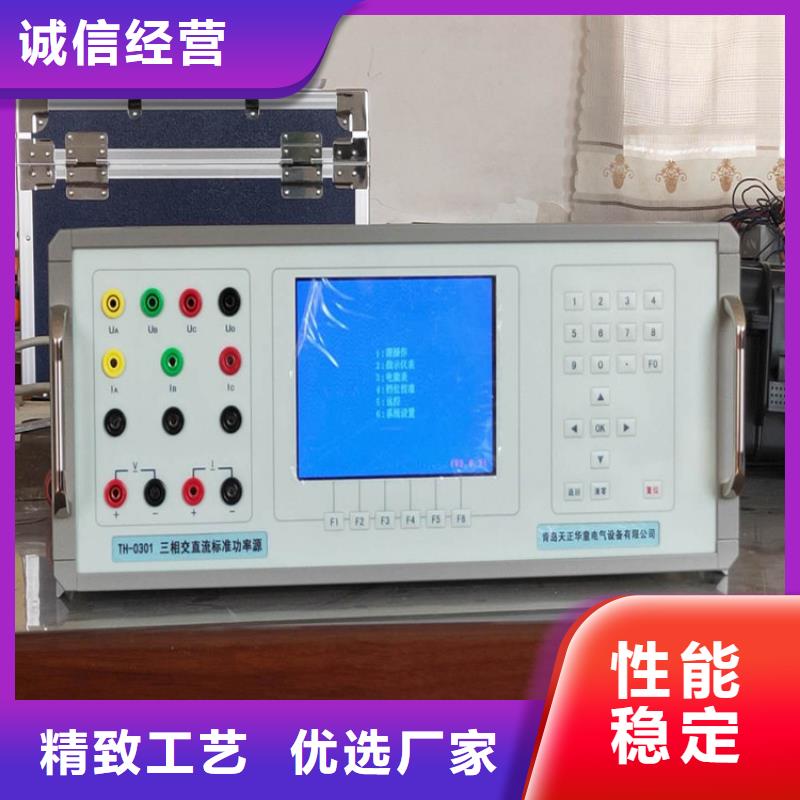

交流采样现场校验仪 频率变送器检测 在“XX变送器参数输入”（XX会随按图下方五种变送器的类型对应键而相应改变）界面里，按底部“频率”键，选择频率变送器检测。“频率范围”栏目中通过键，可选择五种变送器输入范围：45Hz～55Hz、46Hz～54Hz、47Hz～53Hz、48Hz～52Hz、49Hz～51Hz。选择“自动”后按“OK”键，屏幕提问“是否要做响应时间？”，回答后屏幕第二次提问“是否要做谐波影响？”，回答后屏幕第三次提问“是否要做纹波测量？”，回答后进入自动测试误差程序。装置自动对包括和标称值在内的各均匀校验点进行检测并得出误差。若用户对“是否要做响应时间？”、“是否要做谐波影响？是否要做纹波测量三项做出过“是的选择，装置将做相应测试并在“误差”栏显示结果。功率因数变送器检测 在“XX变送器参数输入XX会随按图下方五种变送器的类型对应键而相应改变）界面里，按底部“因数”键，选择功率因数变送器检测。功率因数变送器检测提供三相三线和三相四线两种接线方式，可在“接线方式”栏目里选择（“3/3”方式时，装置自动将Ua、Uc的电压和Ia、Ic的电流升至被检变送器额定电压、电流值的；“3/4”方式时，装置自动将Ua、Ub、Uc的电压和Ia、Ib、Ic的电流升至被检变送器额定电压、电流值的；操作员根据被检变送器的接线图选择接线方式，并且对应接到装置的各相输出端上，对于装置的电流输出端没接被检变送器的，应将其短接，以免开路。三相三线被检仪表的Ub端接装置的Uo端。）。选择“自动”后按“OK”键，屏幕提问“是否要做响应时间？”，回答后屏幕第二次提问“是否要做谐波影响？”，回答后屏幕第三次提问“是否要做纹波测量？”，回答后进入自动测试误差程序。装置自动对0.5L、0.6L、0.7L、0.8L、0.9L、1.0、0.9C、0.8C、0.7C、0.6C、0.5C十一个校验点进行检测并得出误差。若用户对“是否要做响应时间？”、“是否要做谐波影响？是否要做纹波测量？”三项做出过“是”的选择，装置将做相应测试并在“误差”栏显示结果。

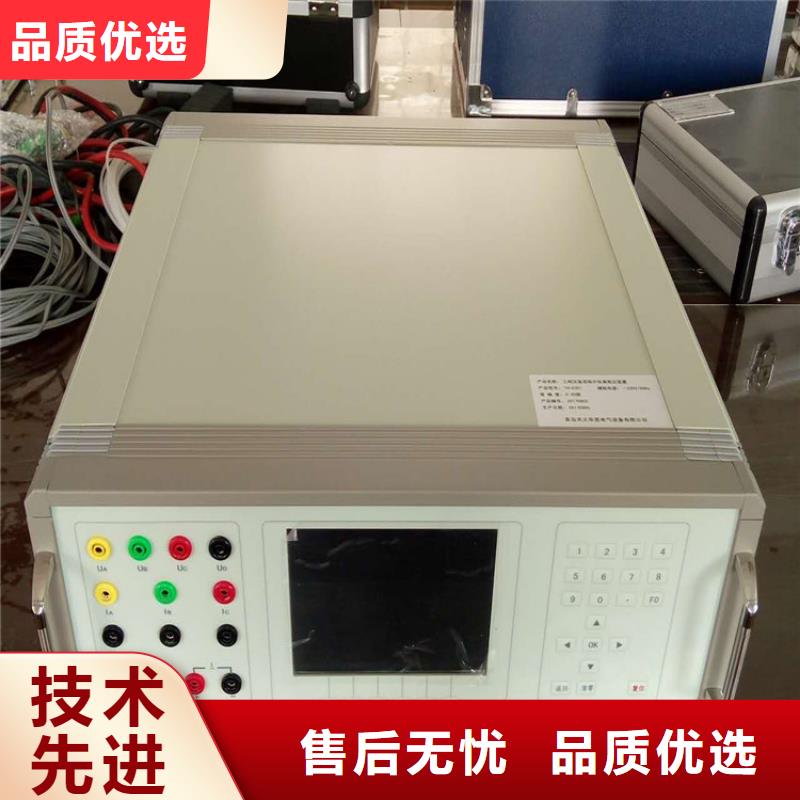

交流采样现场校验仪交流变送器检测图21的上半部分显示内置标准所测得的各相电压电流、功率、功率因数和总的有功功率无功功率、功率因数、频率及装置当前的档位和接线方式。中间部分用于设置被检变送器的额定电压额定电流（或额定功率：对于功率变送器的检测，既可输入额定电流也可输入额定功率。当光标位于额定电流框里时，按或键，可在“额定电流”和“额定功率”间切换）输出范围（电压、电流变送器有0～1V、0～5V、0～10V、0～20V、0～1mA、0～2.5mA 、0～5mA、0～10mA、0～20mA、4～20mA 、1～5V、2～10V十二种输出范围可选；功率、因数、频率变送器输出范围比电压、电流变送器输出范围多-1V～0～1V、-5V～0～5V、-10V～0～10V、-20V～0～20V、-1mA～0～1mA、-2.5mA～0～2.5mA 、-5mA～0～5mA、-10mA～0～10mA、-20mA～0～20mA、1V～3V～5V、2V～6V～10V、4mA～12mA～20mA 十二种双向可选）、接线方式（三相四线有功、三相四线无功、三相三线有功、三相三线无功、单相）和检定方式（“自动单点时间”（响应时间“谐波纹波”）等信息。装置在开机或复位后，参数输入界面中会自动显示上一次所输入被检变送器的参数，有利于校多块同参数的变送器。若“XX变送器参数输入”（XX会随按图下方五种变送器的类型对应键而相应改变）界面和电能变送器单点校验”界面里有不正常显示时，请按“返回”键，可在变送器校验子菜单中按（交流变送器初始化）后，使其回到初始状态，恢复显示正常。注：进行初始化时，不可中断电源，以免数据遭到破坏！交流电压、电流变送器和频率变送器的自动检测在本装置的A相进行。变送器的输出接到后板对应“直流输入”的电压、电流输入端。底部五个键用于选择被检变送器的类型（图21是按“功率”后的显示）用或键，把光标移到相应信息栏目，通过数值键和键在同一栏目输入数字或选择相关选项。检定方式”栏目中的五个选项解释如下自动”根据检定规程，装置内预置了各类变送器的校验点。装置将自动检测被检变送器的这些校验点误差。单点选好某一校验点后，装置不断地检测这一点的误差（方便调试变送器的误差）时间仅检测变送器的响应时间。“谐波”——仅检测变送器的谐波影响。“纹波仅检测变送器的纹波。

交流采样现场校验仪在以往的配电变压器运行管理中，调整线路偏相与用电参数检测等问题，都是靠人工定期去配电室（变压器台区）察看记录三相电流的大小，以此作为调整负荷及变压器运行管理的依据。由于用电的不统一性，每条线路的用电负荷单凭一次、二次的察看，不能真正确定它们的大小，这样就很难将三相负荷调整平衡。三相电流平衡分析仪可以24小时全天候对三相电流、电压、有功、无功、功率因数跟踪监测，并将其存入随机U盘中，根据需要可随时将U盘取回，由计算机上位机软件将数据读出来，并计算出三相不平衡率，且能自动将三相电流、电压、有功、无功、三相不平衡率以曲线形式直观地表示出来，从而为调整负荷及变压器运行管理，有效降低线损，提供科学的依据。 该仪器的电流测量采用钳形电流互感器，安装拆卸十分方便，这样就可以在各个配电室（变压器台区）间巡回监测，既提高了工作质量，又提高工作效率，是农电管理不可缺少的好助手。
